7 세그먼트 (4 digit)를 아두이노로
켜보았습니다.

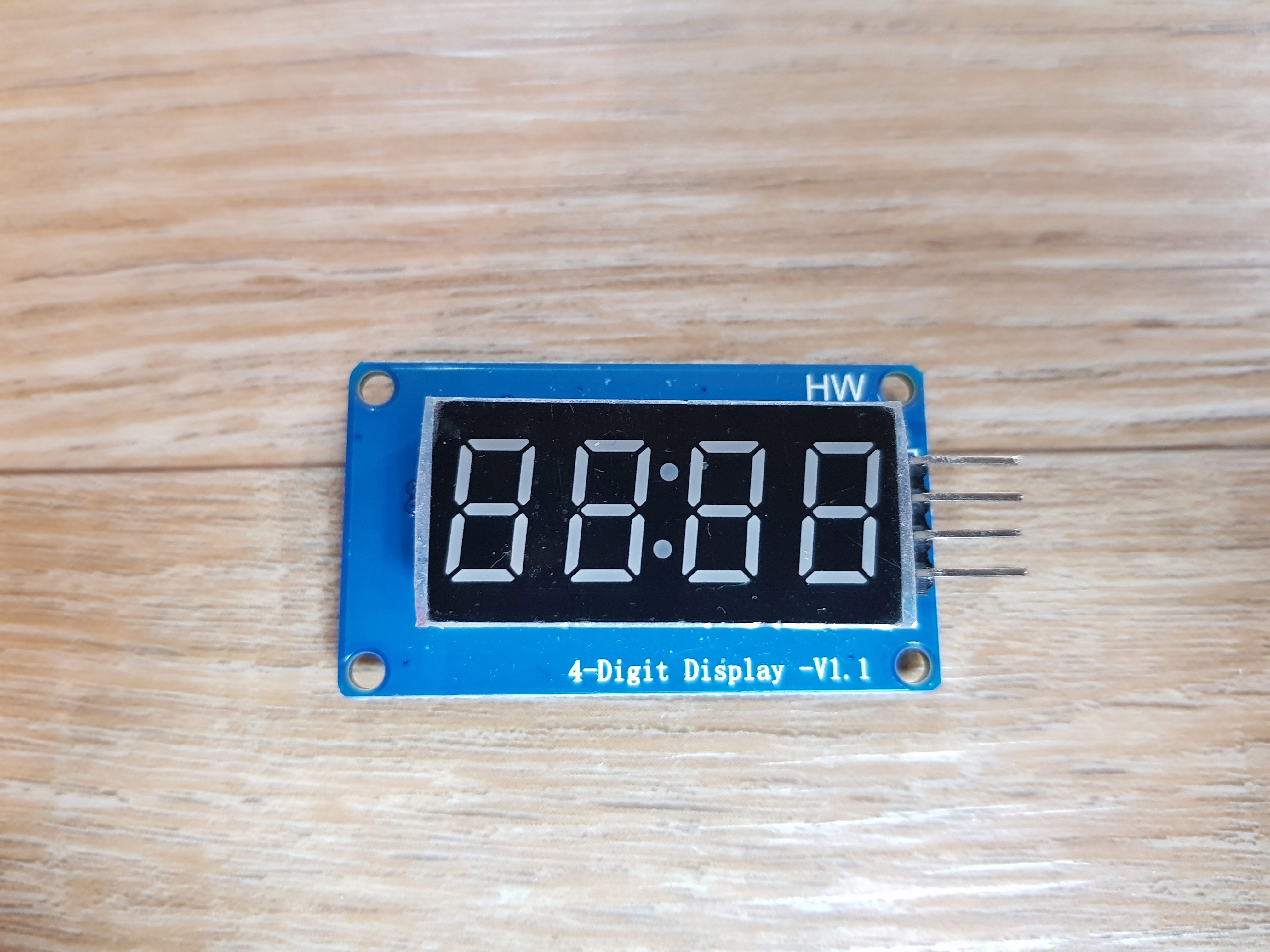

제가 산 모듈은 아래 사진과 같고,
보드에 "4-Digit Display - V1.1"이라고
써져있습니다.

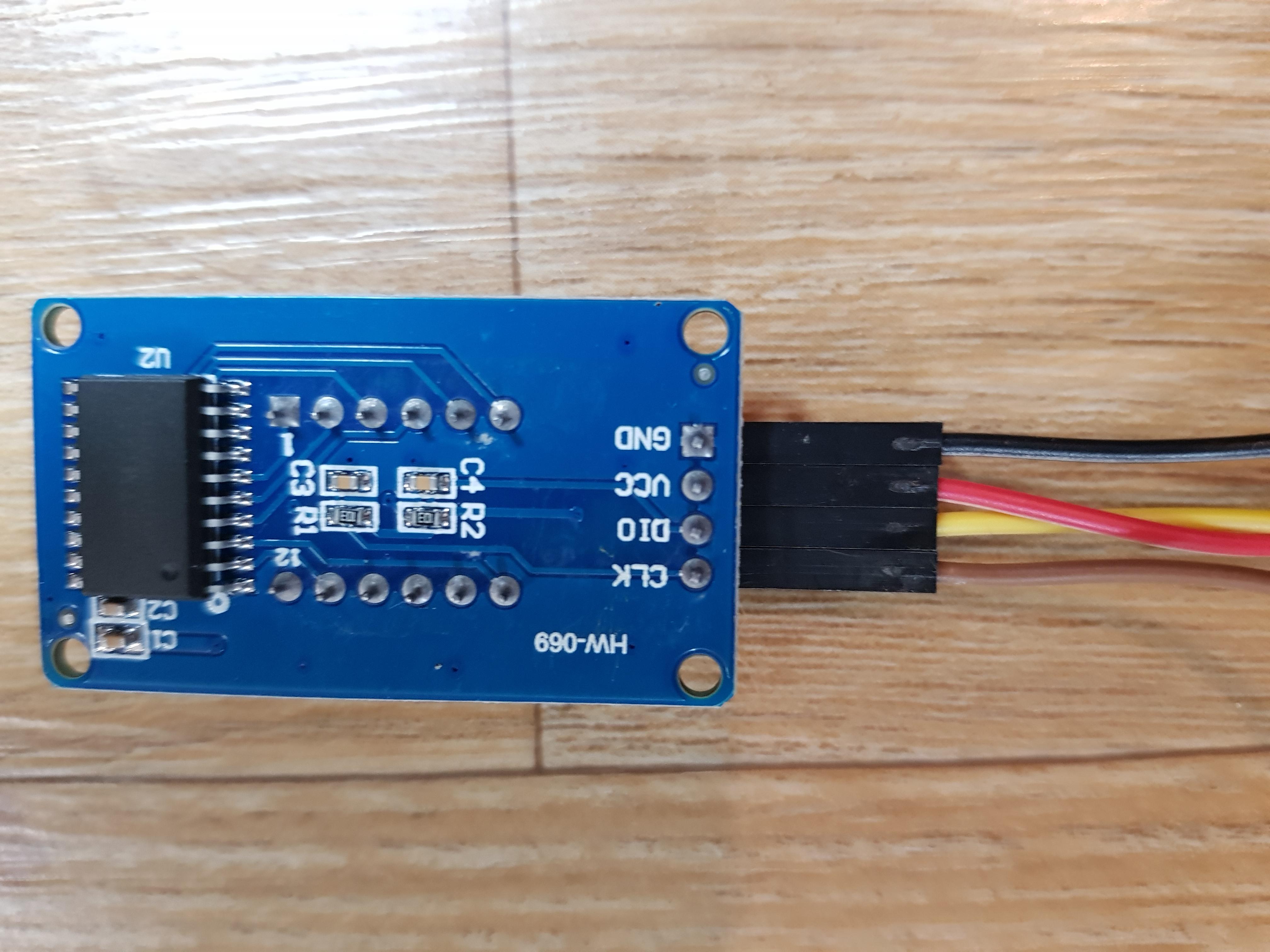

이 모듈에는TM-1637 이라는
칩이 삽입되어 있네요.
TM-1637은 7세그먼트(LED)를 동시에
제어할 수 있는 기능이 있습니다.
우선 TM-1637을 구동하기 위한
라이브러리를 설치합니다.
저는 아래 링크에서 다운로드 받았습니다.
zip 압축파일을 압축해제하지 않고도
라이브러리에 넣을 수 있습니다.

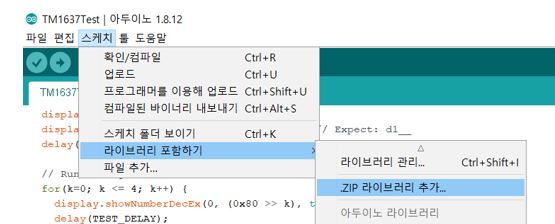

스케치>라이브러리 포함하기> .ZIP 라이브러리 추가를
눌러서 다운로드 받은 zip 파일을
선택하면 압축해제 하지 않고도
TM1637 라이브러리가 추가됩니다.
zip 파일안에 있는
TM1637Test.ino 라는 예제 파일로
테스트해보기로 합니다.
아두이노 우노 보드와
7세그먼트 디스플레이 모듈 간
연결은 매우 간단합니다.

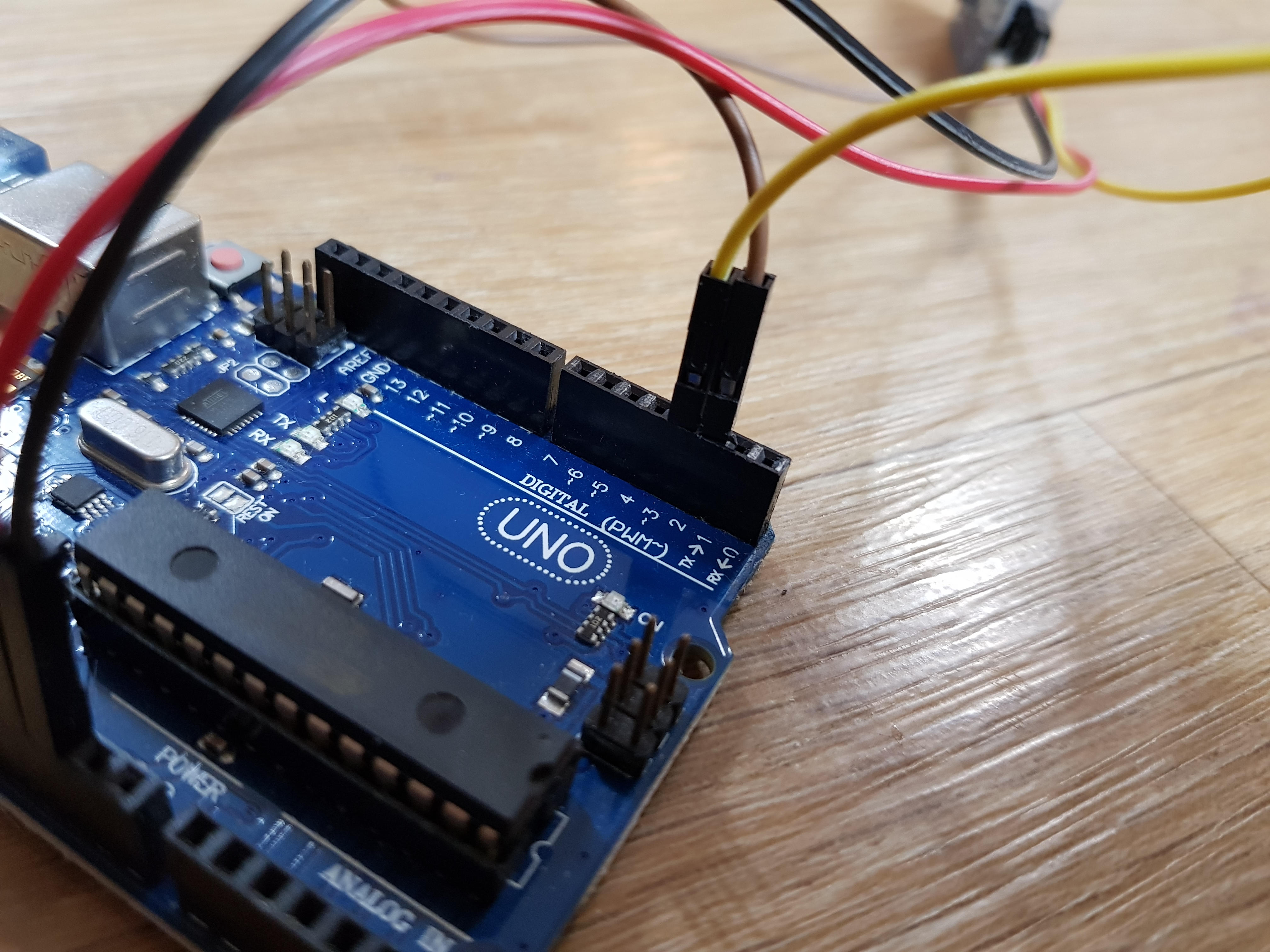

갈색선 : CLK (모듈) - 3번핀 (아두이노 우노)
노랑선 : DIO (모듈) - 2번핀 (아두이노 우노)

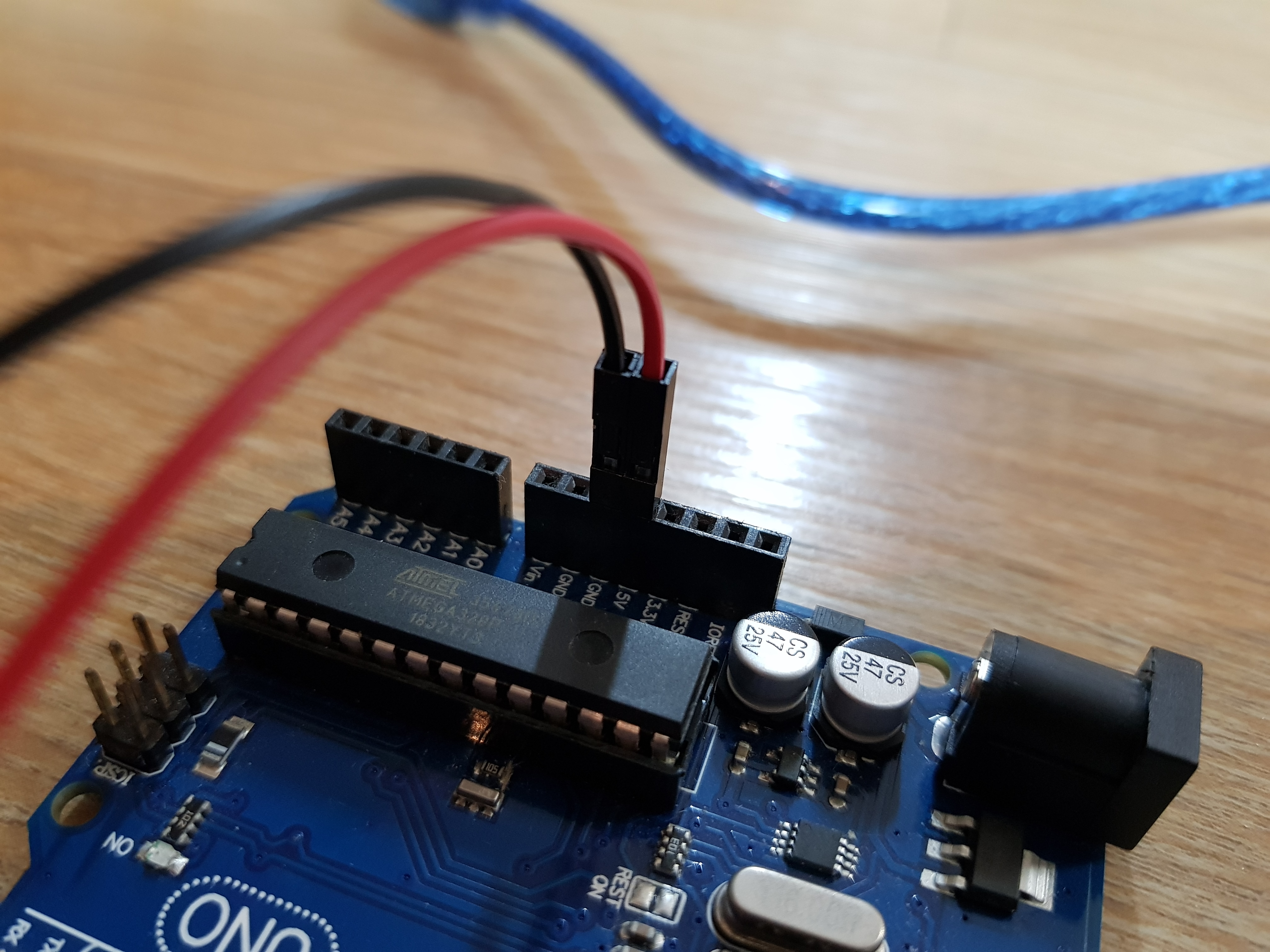

빨강선 : VCC (모듈) - 5V번핀 (아두이노 우노)
검정선 : GND (모듈) - GND번핀 (아두이노 우노)

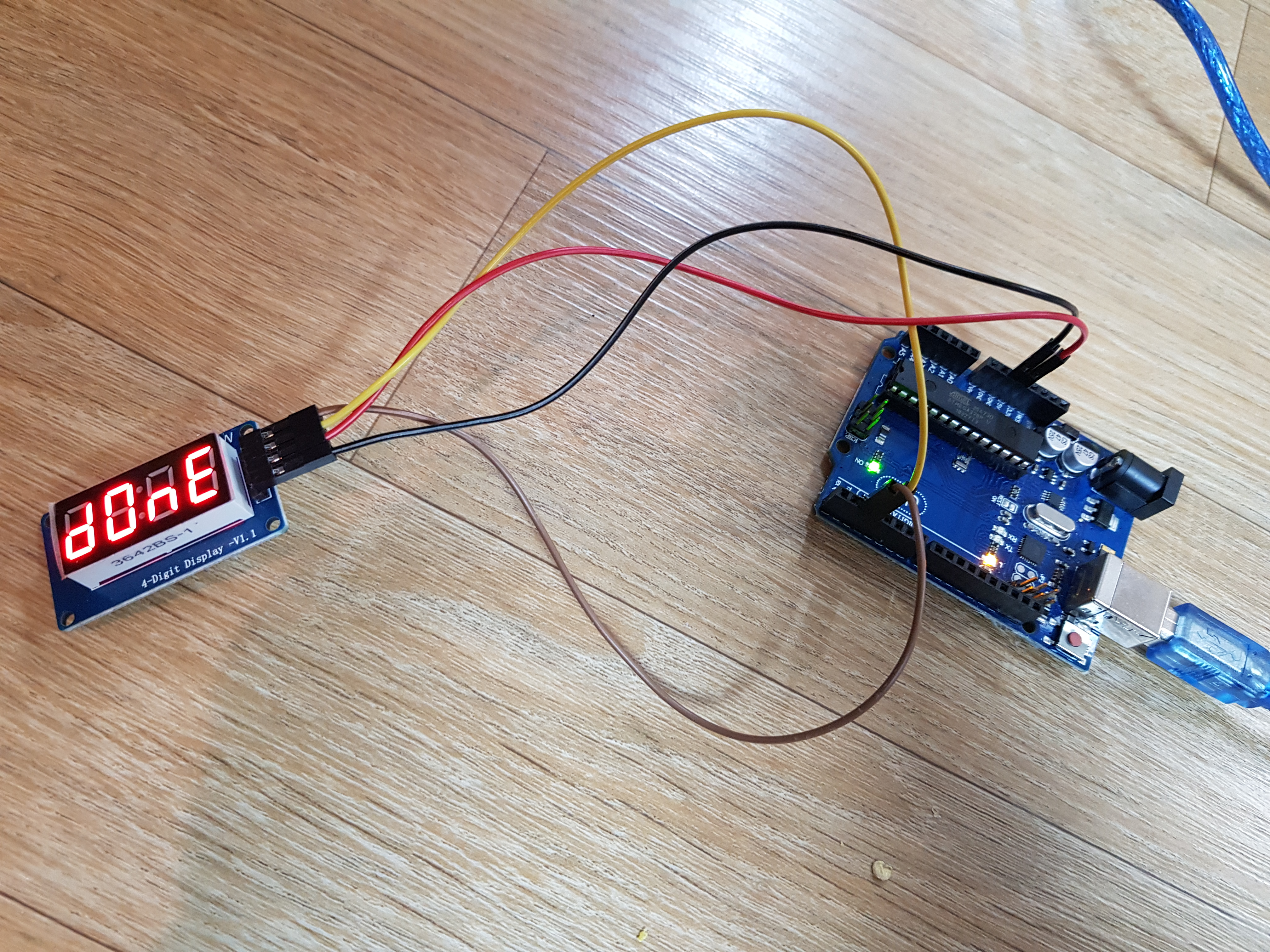

TM1637Test.ino 를
아두이노 스케치에 업로드하니
바로 LED에 숫자가 나옵니다.
디스플레이 가운데
콜론(:)도 제어가 되고
밝기 조절도 가능합니다.
아래는 예제를 실행시킨
동영상입니다.
다음에는 제가 원하는
글자나 숫자가 나오도록
해봐야겠습니다.
이상, 4 자리 7 세그먼트
예제 시험이었습니다.
