3D 프린터용 모델링 - Tinkercad - 상자그리기



Thingiverse에서 계속 STL 파일을 받아서 출력하다가

이제는 제가 원하는 형상을 모델링해서

출력 해보기로 했습니다.



STL 파일을 만들 수 있는 소프트웨어는 많습니다만,

제일 처음 시도했던 프로그램은

Tinkercad 입니다.

Tinkercad는

Autodesk 에서 만든 무료 온라인 CAD 이자

3D 프린팅 앱입니다.

https://www.tinkercad.com/

Tinkercad | From mind to design in minutes

모두들 가지고 있는 구글 아이디로

손쉽게 시작할 수 있습니다.

이제 Internet Explorer 로는 진행이

안되는 사이트가 꽤 있네요.



가능하면 Chrome에서 실행하시면 될 것 같습니다.



초기 페이지에서 "팅커링 시작"을 누르고

아래 화면에서 상황에 맞게 계정을 만듭니다.

저는 "개인 계정 생성"해서 구글계정으로 로그인했습니다.

로그인하고 나면 별도의 소프트웨어 설치 없이도

Tinkercad를 시작할 수 있습니다.

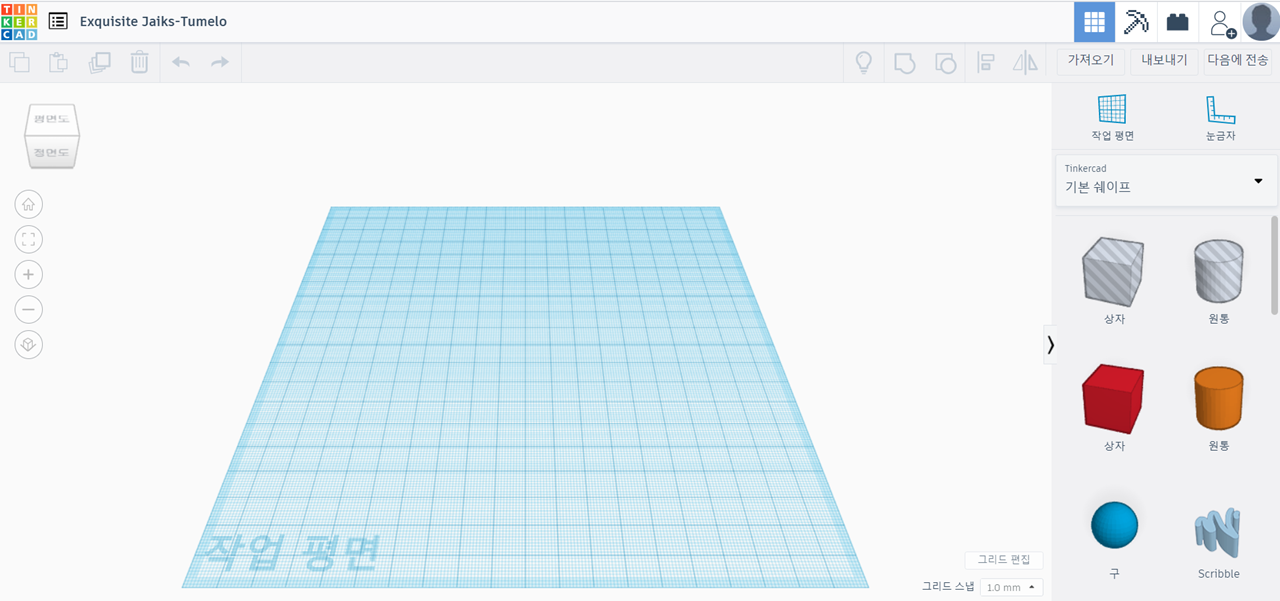

"내 디자인 작성"을 누르고 들어가면

아래와 같은 화면이 뜹니다.

Exquisite Jails-Tumelo 라는 난해한 이름이 자동으로 생성되었는데

이름을 클릭하면 쉽게 이름 변경이 가능합니다.

저는 box test 라고 변경했습니다.

작업평면은 이미 정의가 되어 있고,

화면 우측 하단에 "기본 쉐이프"에서

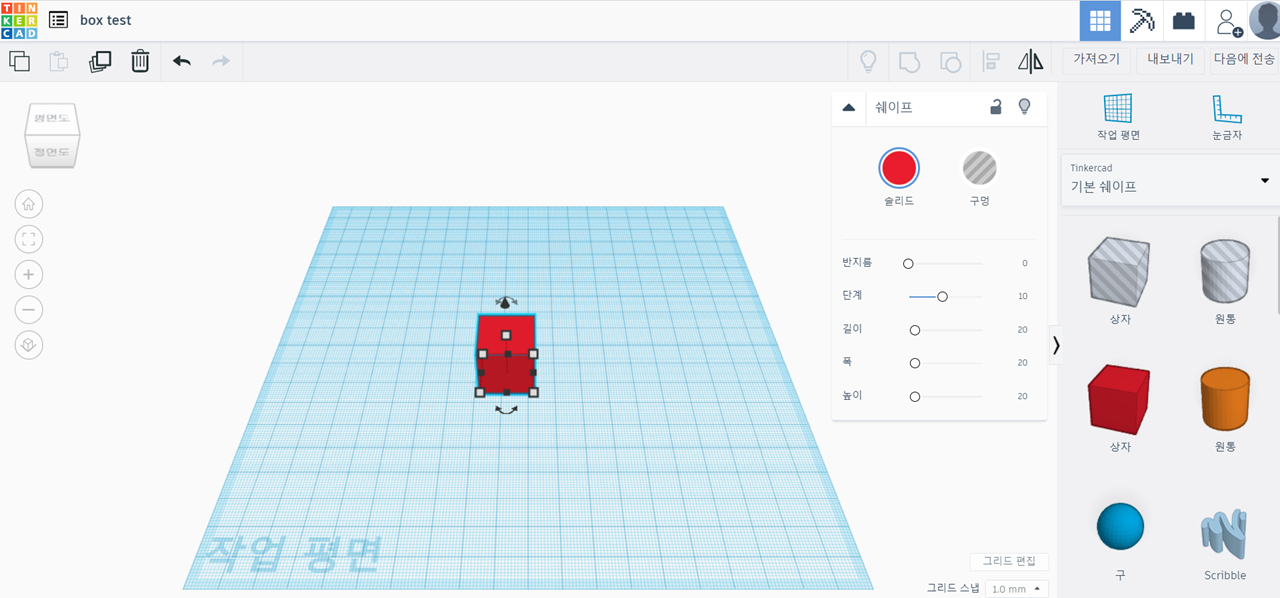

빨간 상자를 하나 클릭해서

작업평면에 커서를 가지고와서 다시 클릭하면

작업평면에 상자가 놓아집니다.

상자를 클릭하면 크기를 정할 수 있는데

'반지름'은 fillet 을 의미하고

(Round를 얼마로 줄 것인가)

'단계'는 fillet을 몇 단계로 나누어 표현할 것인가

(Round를 얼마나 정교하게 표현할 것인가)

를 나타냅니다.

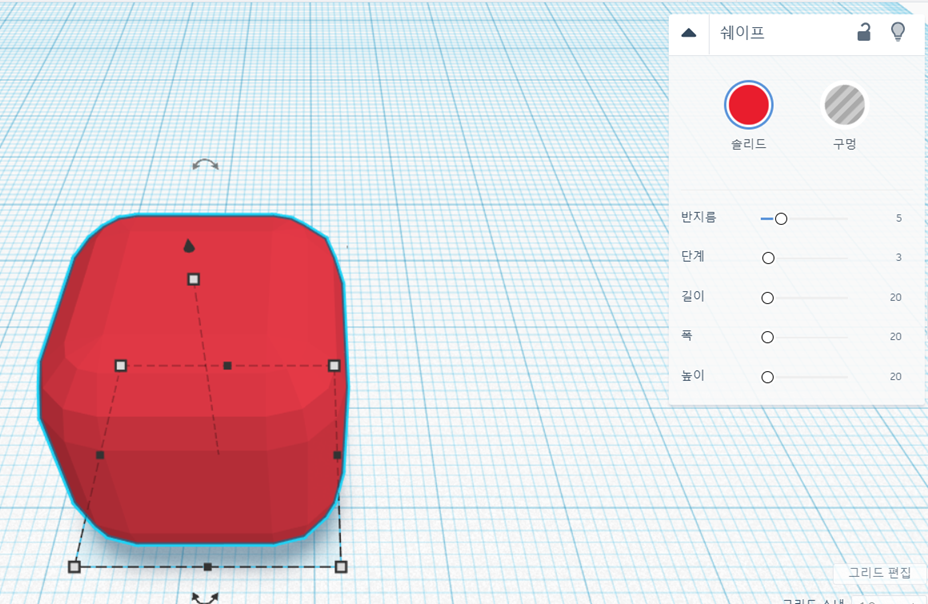

반지름 5, 단계 3

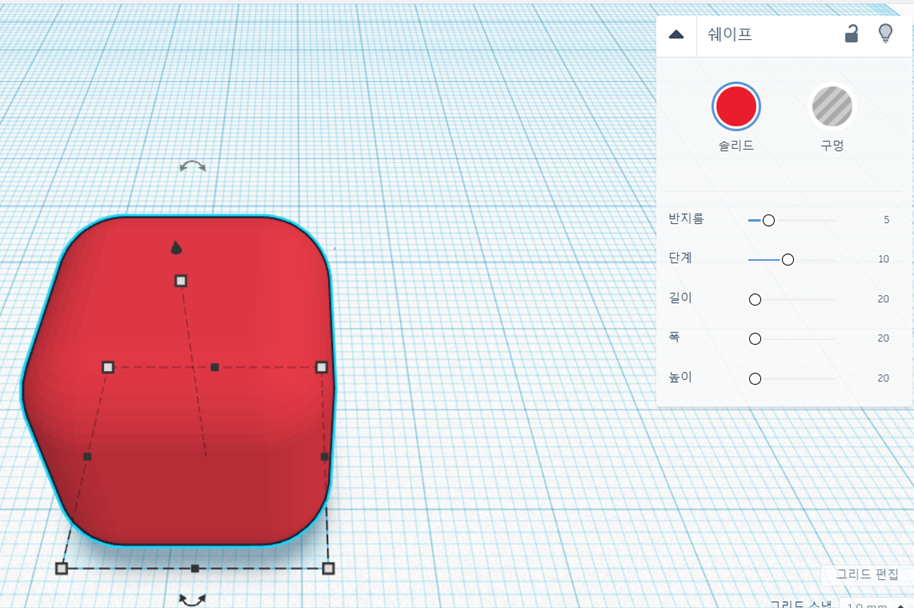

반지름 5, 단계 10

단계를 높일 수록 상자의 라운드 부분이

부드럽게 표현되는 것을 확인할 수 있습니다.



'길이', '폭', '높이'는

각 상자의 가로, 세로, 높이 사이즈입니다.

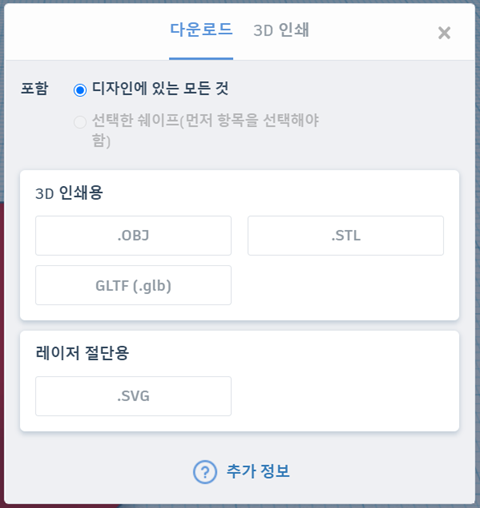

우측 상단에 '내보내기'를 누르면

아래와 같은 창이 뜨고

.STL 버튼을 누르면

STL 파일이 생성되고 특별한 설정이 없으면

다운로드 폴더에 저장됩니다.

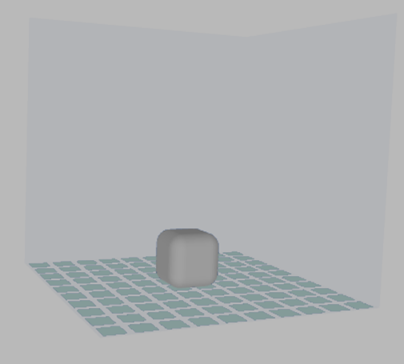

생성된 STL 파일을

손도리 Easyware 슬라이서 프로그램에서

열기하니 아래와 같이

상자 모델이 정상적으로 불러들여 졌습니다.

이상 Tinkercad 에서 상자를 그리고

STL파일 생성하기였습니다.
