엔트리 - 아두이노 누름버튼스위치로 LED 켜기

엔트리(Entry)와 아두이노를 이용하여

누름버튼스위치를 누르면 LED가 켜지는 실험을 해보았습니다.

엔트리를 이용한 아두이노 디지털 입출력 실험입니다.



엔트리 아두이노 연결은 이전 작성 글을 참고하세요.

(엔트리 - 아두이노 LED 켜기)

www.robotamin.tistory.com/16

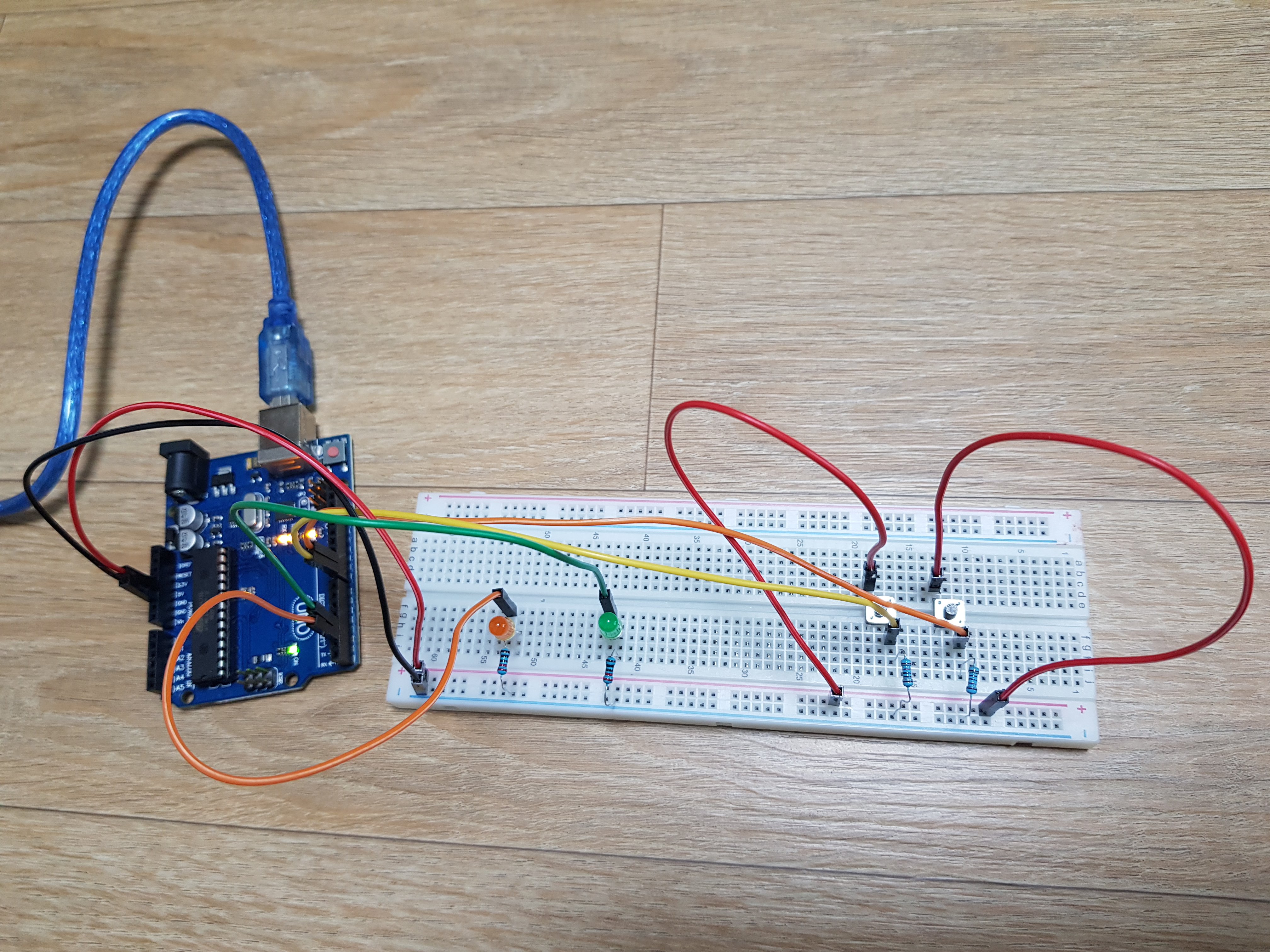

회로 또한 이전 작성 글 참고하세요.

스위치와 LED를 3개에서 2개로 줄인 것 이외에는 동일합니다.

(아두이노 - 누름버튼스위치로 LED 켜기)

www.robotamin.tistory.com/17

누름스위치로 LED 켜기

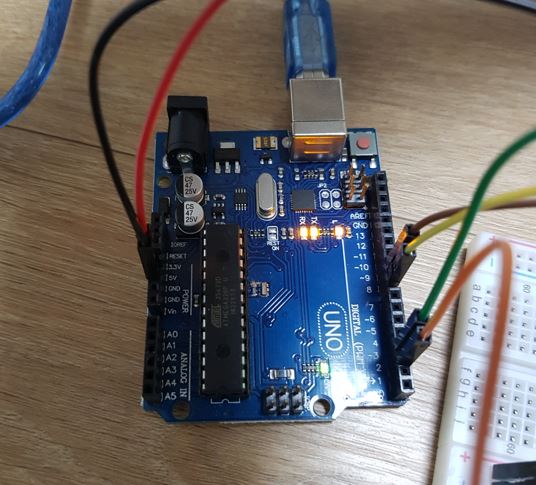

아두이노 보드의 5V, GND 를 사용하고,

LED 출력으로 2번,3번 핀을 사용,

스위치 입력으로 8번,9번 핀을 사용합니다.

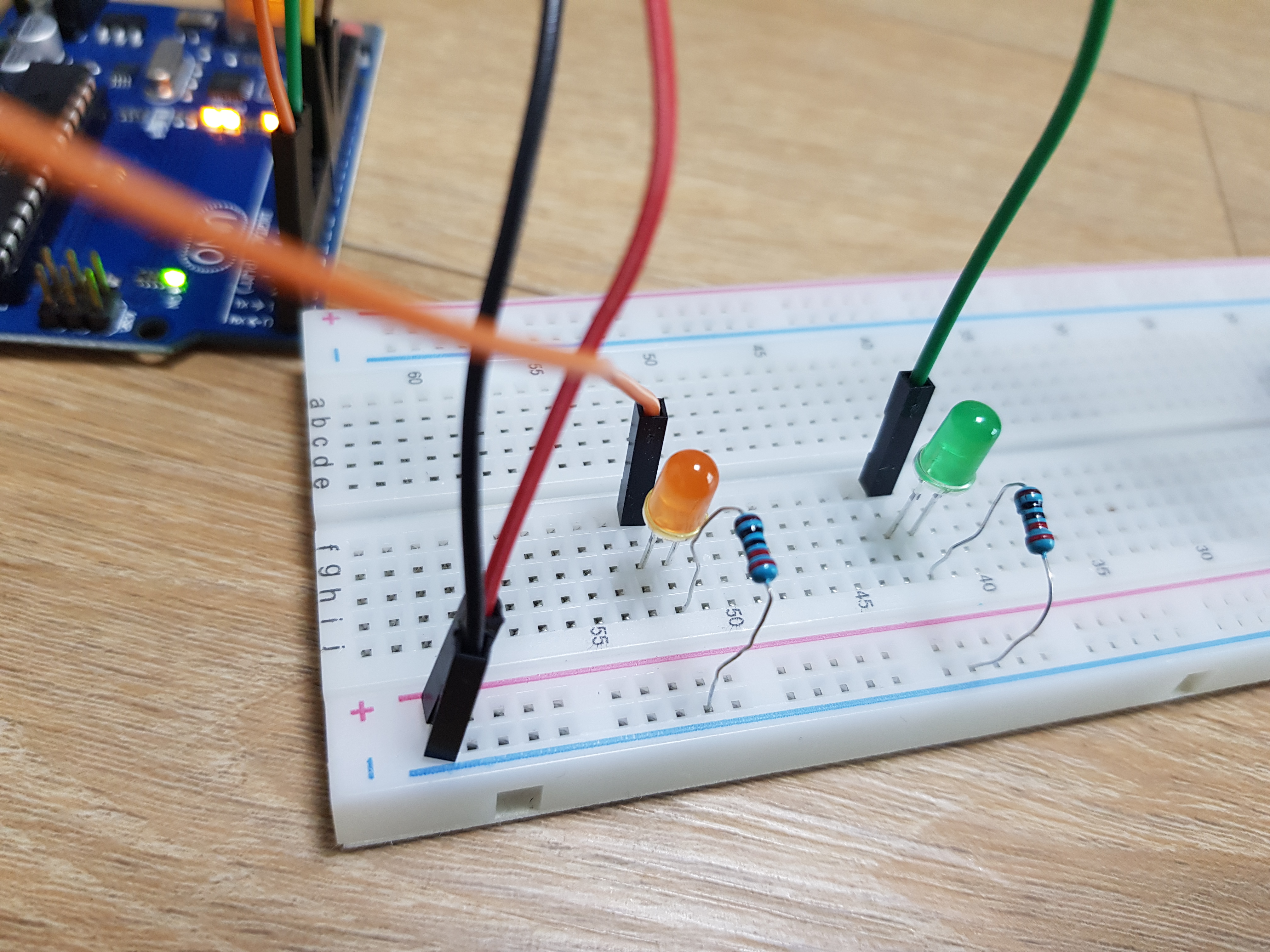

2번핀은 주황색 LED, 3번핀은 초록색 LED에 연결합니다.

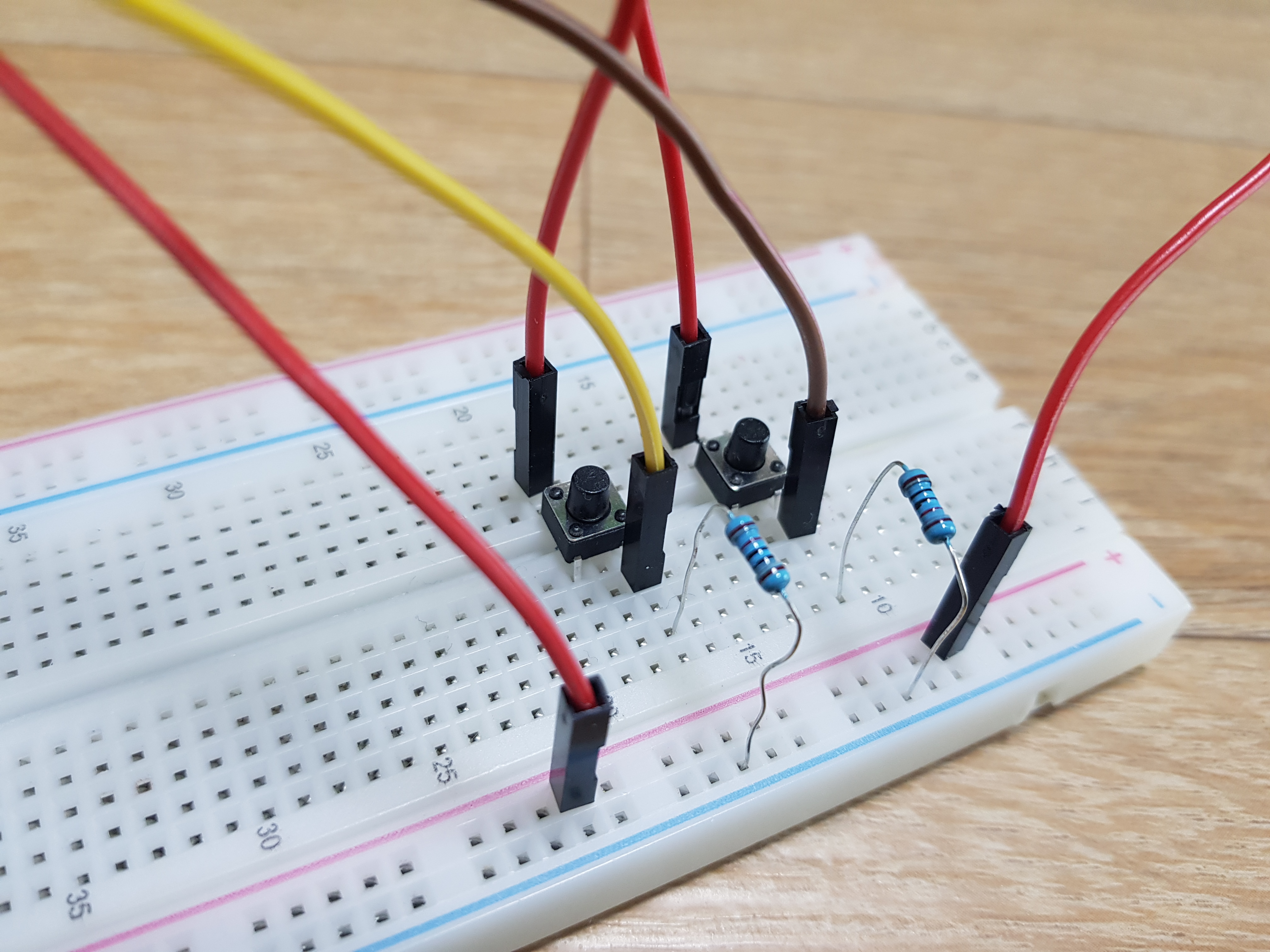

8번핀과 9번핀은 풀다운 저항과 함께 누름스위치와 연결합니다.

이제 엔트리로 코딩합니다.

스위치와 LED 연결하는 부분을 구성하고,

LED와 누름스위치가 2조 있으니까

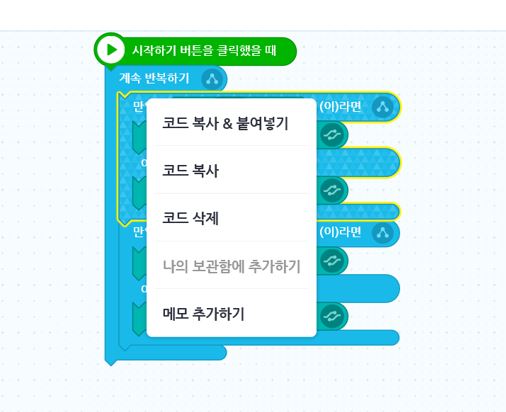

해당 부분을 마우스 우클릭해서

"코드 복사&붙여넣기"를 선택합니다.

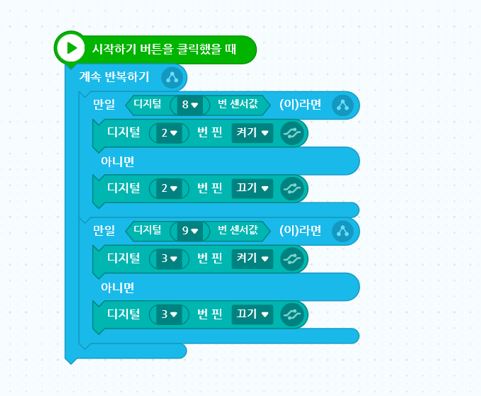

완성한 엔트리 코드는 아래와 같습니다.

<만일 디지털 8번 센서값이 "참"이라면>

라고 만들고 싶었는데

그렇게 만들 수가 없었습니다.



그냥

<만일 디지털 8번 센서값이라면>

이라고 구성하면 같은 의미인가 봅니다.

엔트리 봇 아래 재생버튼을 누르면

아두이노 보드가 프로그램 대로 실행됩니다.



아래는 프로그램 실행 영상입니다.

이상 엔트리 프로그램으로 아두이노를 실행시켜

누름스위치로 LED를 켜고 끄기 연습이었습니다.
